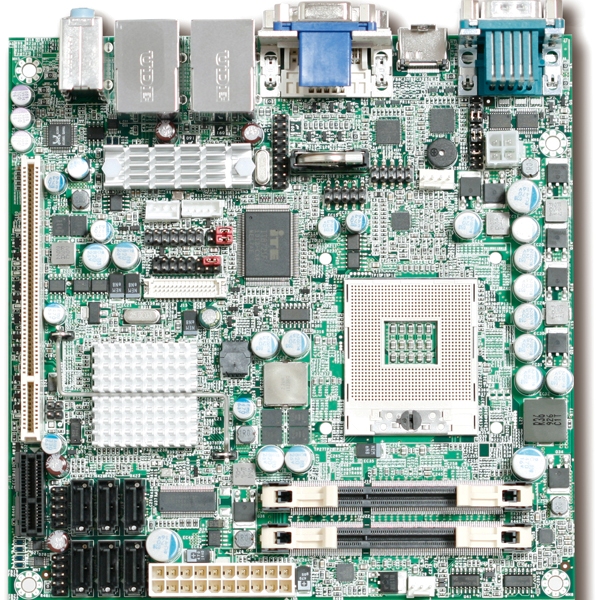

WADE-8020

Материнская плата MINI-ITX под процессоры Intel® Core™ i5/ i7, ОЗУ DDR3 SDRAM, с поддержкой двойных дисплеев, 2 х Gigabit Ethernet и 8 x USB

Современная материнская плата для мощных четырёхъядерных процессоров и восьмью USB разъёмами

Скачать спецификацию PDF

Спецификация
Типоразмер (Форм-Фактор) mini ITX
Центральный Процессор (CPU) Intel® CoreTM i5 / i7 (PGA 989)
Набор микросхем Intel® QM57
ОЗУ (RAM) 2 x 204-pin SO-DIMM support dual channel DDR3 SDRAM up
to 8GB
Базовая подсистема ввода вывода BIOS AMI uEFI BIOS (SPI ROM)
Видеосистема Intel® Gen 6.0 integrated Graphics Engine
Видеоинтерфейс Analog Display: Up to 2048 x 1536 (QXGA), Digital LVDS: Up to 1600 x 1200 (UXGA), HDMI: Up to 1920 x 1200 (WUXGA), DVI: Up to 1920 x 1200 (WUXGA), Multi Display VGA / DVI / HDMI / LVDS
Коммуникационные каналы 1 x RS232 port, 1 x RS232/422/485: (external), 2 x RS232 with header: (internal)
ЛВС (LAN) 2 x Gigabit Ethernet (Intel® 82574L, Intel® 82577LM supports)
Последовательный интерфейс USB Universal Serial Bus 4 x USB 2.0 + 4 x USB 2.0
Периферийные Шины PCI slot, PCI-E x1 slot, Mini-PCIE slot
Таймер Сторожевой Watch Dog Timer (WDT) Programmable via S/W form 1 sec.~255min.
Аппаратный автомониторинг (Hardware Monitoring) Контроль температуры и перегрева процессора, системной температуры, напряжений питания и состояния вентиляторов
Контроллеры устройств массовой памяти (Mass Storage) 6 x Serial ATA connector high-speed data transfers at up to 3 Gb/s. RAID 0, 1, 5, 10
Дискретный ввод-вывод (DIO) Onboard programmable 16-bit Digital I/Os
Аудио (Звуковая) подсистема Mic-in, Line-in, Line-out
Электропитание TBD
Температуры рабочие 0~60°C
Влажность 5-95%
Габаритные размеры и вес 170 x 170, 0.43кг
Производство (происхождение) Portwell

Типоразмер MiniITX
